sobota, 30 marca 2013

Wtyczki komputerowe - część pierwsza

Podaczas zabawy z moddingiem zasilacza miałem często problemy z kolejnością przewodów, ich kolorami czy poprawnym ułożeniem we wtyczce. Za każdym razem szukałem w necie jak to powinno być i za każdym razem widziałem inne zdjęcia, rysunki czy schematy. Postanowiłem wziąć sprawy w swoje ręce i umieścić na swoim blogu rysunki wraz z opisami wtyczek zasilających spotykanych w komputerach. Mam nadzieję, że komuś się to przyda. Wkrótce dodam pozostałe złącza.

Wtyczka ATX 24-pin
Wtyczka EPS 8-pinWtyczka EPS 4-pin
Wtyczka PCI-E 6-pin
Wtyczka PCI-E 8-pin

piątek, 29 marca 2013

Sterowanie wentylatorami

Aby mieć cicho w mojej obudowie chciałem podłączyć wszystkie wentylatorki do jednego źródła zasilania i sterowania zarazem. Zanim zabrałem się za realizację mmojego planu poprosiłem o opinię użytkowników forum benchmark.pl i napisałem do działu pomocy technicznej. Zarówno jedni jak i drudzy odradzili mi to ze względu na możliwość uszkodzenia płyty głównej. Plan legł w gruzach, ale pojawiło się światełko w tunelu. Przecież zasilanie dodatkowych wentylatorów moge wziąć z popularnego molex'a a sygnał sterujący z gniazda CPU_FAN na płycie głównej. Szybko przemyślałem sprawę, zrobiłem prosty schemacik i zacząłem się zastanawiać czy to aby na pewno będzie działać. Koledzy w w/w forum i odradzali, że to niby za dużo kombinacji. Wszystkie potrzebne części do tego rozgałęziacza mam już zamówione, koszt jego nie będzie duży i nie ma ryzyka uszkodzenia czegokolwiek - mam nadzieje ;)
Jak tylko dojdą wtyczki, piny i inne pierdółki to zabieram się do roboty. Jeszcze tylko dwa słowa objaśniające schemat, do gniazda CPU_FAN na płycie głównej będzie podpięty jeden główny wentylator, sterowanie PWM z tego wentylatora będzie rozprowadzone na wszystkie pozostałe wentyaltory. Liczba obrotów będzie liczona tylko na wentylatorze głównym. Zasilanie pozostałych będzię podciągnięte z wcześniej wspomnianego molex'a. Jeżeli uważacie, że to nie ma szansy powodzenia to czekam na opinie.
Na pewno podzielę się z Wami co z tego wyszło i czy rzeczywiście będzie ciszej.

środa, 27 marca 2013

Przeprowadzka - etap I

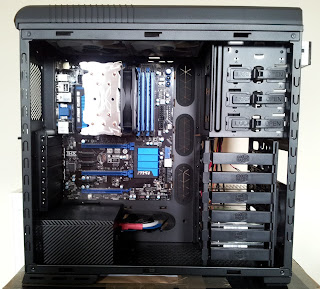

Dzisiaj z rana wziąłem sie ostro do roboty za przeprowadzkę do nowej, lśniącej i pachnącej obudowy. Jedną z przyczyn był mój przyjaciel, któremu obiecałem złożyć komputer w mojej starej budzie z gratów zalegających moje półki. Chłopak nie może się doczekac aż zacznie zarywać nocki przy Diablo 3 :) Wracając do samej przeprowadzki to zdawało mi się, że w CM690 II jest więcej miejsca za płytą główną na uporządkowanie kabli.
Na szczęście udało sie jakos zamknąć cały ten bałagan. Narazie zrobiłem porządek tylko i wyłącznie wiązki od zasilacza, trzeba jeszcze dołożyć kable zasilające i sygnałowe SATA, do tego kabelki od USB, Audio i stacji dokującej SATA. Na szczęście jutro będe miał chwilkę bez małego "pomocnika", który usilnie próbuje mi pomóc naprawiac komputer. Zapomniałem dodać, że wczoraj wieczorkiem sprawdziłem zasilacz, pomierzyłem napięcia, żeby później nie było niespodzianek. Całe szczęście, że to zrobiłem bo najprawdopodobniej ucierpiałaby karta graficzna zaraz po włączeniu zasilania - zamieniłem piny górne z dolnymi. Chyba podczas pracy zasugerowałem się wtyczka EPS 8-pin w której piny są ułożone odwrotnie do PCI-E 8-pin. Tak więc uniknąłem konieczności zakupu nowej karty graficznej, chociaż ucieszyło to chyba bardziej moją żonę niż mnie ;)

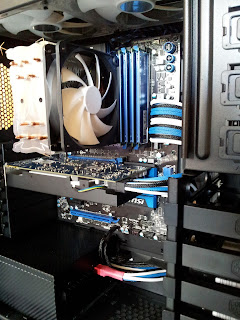

Najwięcej czasu dzisiaj zajęło mi ułożenie "makaronu", ale efekt jest super, została jeszcze zabawa z wiązką zasilającą grafikę. Trochę rzuca się w oczy ta czerwona wtyczka od dodatkowoego zasilania grafiki, niestety nie miałem innego wyjścia. Oryginalna wiązka jest tak skonstruowana i już, ale jak dojdą wiązki od zasilania SATA to trochę ja zamaskują. Korzystając z okazji, że miałem moją płytę główna na wierzchu to zdjąłem ostatniego fin'a z coolera - w planach jest maskownica na niego pokryta czarną folią. Jak zwykle podczas pracy przyszło tysiąc innych pomysłów, może i one się doczekają zrezalizowania.

poniedziałek, 25 marca 2013

Zasilacz skończony !

Prace nad zasilaczem dobiegły końca. Już nie mogłem się doczekać aż złoże wszystkie części razem, poskręcam nowymi czarnymi śrubkami i będę cieszył oko. Efekt mi osobiście się podoba, biorąc pod uwagę praktycznie brak doświadczenia w tych sprawach to jestem bardzo zadowolony. Ostatnią czynnością będzie sprawdzenie wszystkich napięć - mam nadzieję, że nie pomyliłem któregoś z kabelków. Efekty widać na zdjęciach, przepraszam od razu za jakość zdjęć, ale nie jestem profrsjonalistą w tej dziedzinie. Najgorzej wygląda z tyłu, ta dziurkowana ścianka to był istny koszmar. Następnym razem - jeżeli będzie, będę musiał wymyśleć coś innego. Pierwszy etap zakończony, teraz kolej na przenosiny do nowej obudowy. Zobaczymy jak się będzie prezentowała z zasilaczem, a może to zasialcz z obudową.

piątek, 22 marca 2013

Prace nad zasilaczem prawie zakończone

Dzisiaj dostałem białe oploty prosto z niemiec i zaraz zabrałem się do pracy. Dobrze, że wcześniej przygotowałem przewody do białych oplotów - to znaczy zamieniłem kabelki na białe, bo efekt byłby tragiczny bez tego. Na zdjęciu obok widać dlaczego należy zmieniać przewody na białe jeśli chcemy mieć jasne oploty. Ewidentnie prześwituje czarny przewód a sam oplot sprawia wrażenie, że jest szary a nie śnieżno biały. Teraz tylko muszę poczekać na czarne śrubki żeby wszystko poskręcać i zaprezentować gotowy zasilacz. Mógłbym w zasadzie zrobić to już teraz, ale to nie byłoby to. Nie uznaje półśrodków i wiem jak ważne jest pierwsze wrażenie. Mam nadzieję, że w poniedziałek będę mógł już zaprezentować zasilacz w pełnej okazałości. Dzisiaj jeszcze mam zamiar zamówić czarne wtyczki 24- i 8-pin do zrobienia przedłużek, przeglądałem ofertę kilku sklepów internetowych i najlepsza jest od Bit-Tech'a. Przesyłka od 7 zł a ceny samych wtyczek śmiesznie niskie.

sobota, 16 marca 2013

Zasilacz z karbonu

Nie ma to jak spędzenie piątkowego wieczoru na robieniu dziurek w obudowie zasilacza. No ale może po kolei, tak jak wcześniej pisałem zabrałem się za oklejanie zasilacza. Musze przyznać, że poszło dość łatwo i pierwsza z dwóch części była oklejona w 20 minut. Niestety brak doświadczenia pokazał okrutną prawdę - pełno bąbli których za nic nie dało się usunąć. No cóż robić, zabrałem się za drugą połówkę zasilacza mając na uwadze popełnione błędy. Druga połowa wyszła zaj... super! Najgorsze było jednak to, że w drugiej połowie zasilacza tylna ścianka jest perforowana. I dochodzimy do momentu wyboru techniki wykonania dziurek - jak zrobic żeby było ładnie i w miarę szybko. Najlepsze okazało się robienie dziurek w folii szpilką a później przepychanie śrubokrętem - wcześniej próbowałem z rozgrzanym śrubokrętem, rozgrzaną igłą, ale każda z tych technik prowadziła do tego samego efektu więc nie było sensu się męczyć. Tak jak powiedziałem, pierwsza część obudowy zasilacza wyszła fatalnie co widać na zdjęciu obok. Szybka decyzja, zrywamy i naklejamy jeszcze raz. Niestety nie udało się zerwać folii bez jej uszkadzania i poszła w całości do śmieci. Wyciąłem drugą i powoli i dokładnie okleiłem jeszcze raz - efekt piorunujący. Dopełnieniem są oczywiście czarne śrubki które zamówiłem z neta. Teraz trzeba tylko poczekac na białe oploty by móc już zamknąć zasilacz i cieszyć oko.

piątek, 15 marca 2013

Obudowa już w domu :)

Wczoraj późnym wieczorem przyjechał kurier z długo oczekiwaną obudową. Wszyscy doskonale znają tą obudowę, więc nie będę się o niej szczególnie rozpisywał.

Po otwarciu pudełka na nowo ruszyła moja wyobraźnia i zrodziły sie nowe pomysły, m.in: zrobienie piwniczki i chłodzenie dysków twardych.

Niestety są też minusiki tej obudowy, otwór na zasilanie dodatkowe procesora (8-pin EPS) jest kiepsko umiejscowiony - myślę, że nie będzie problemu z przeciągnięciem kabli, ale bez przedłuzki się nie obejdzie. Druga wada to za dużo "dziur" w tej budzie. Mam zamiar wyciszyc go jak się da a dodatkowe otwory w tym nie pomogą. Zobaczymy co wyjdzie w trakcie tworzenia, bo pomysły nadchodzą w każdej chwili i czasem nawet nie ma jak ich zanotować żeby nie zapomnieć.

Koniec tego gadania, poniżej fotki mojego CM690 II Advanced. Mam nadzieję, że w poniedziałek dostanę przesyłkę z białymi oplotami od MDPC-X, wtedy będę móg złożyc zasilacz. Do tego czasu postaram się okleić zasilacz i przygotować kabelek zasilający dyski twarde. Będzie on robiony na wymiar aby idealnie pasował. Jak tak sobie myślę ile modyfikacji chciałbym wprowadzić to chyba mi nie starczy roku ;)

To na dzisiaj tyle, zapraszam na kolejne odcinki.

czwartek, 14 marca 2013

Przygotowanie zasilacza do białych oplotów

Dzisiaj zabrałem się za przygotowanie przewodów do bialych oplotów. Za radą udzieloną przy zamawianiu białych oplotów zmieniłem kabelki z oryginalnych kolorów na białe. Wiązało to się z zaciśnięciem nowych pinów których na szczęście mam pod dostatkiem. Tak więc kolejno każdy kabelek który ma być opleciony na biało został ucięty wewnątrz zasilacza, do końcówki przylutowałem biały kabelek i na końcówce zacisnąłem nowego pin'a. Z tym zaciskaniem to niestety jest porażka. Kupiłem jakis czas temu zaciskarke firmy YATO z nadzieją, że świetnie się sprawdzi. Niestety moje nadzieje zostały pogrzebane, bardzo siężko się pracuje tym sprzętem, a poza tym efekt pracy jest marny. Kabelki bez większej siły można było wysunąć z pin'a i aby zapobiec temu zabrałem się za ich lutowanie. Każdy nowy pin został porządnie przylutowany. Jak to wygląda prezentuje na zdjęciu poniżej. Następnym krokiem będzie całkowity demontaż zasilacza i oklejenie go czarną folią. Najtrudniejsza będzie zabawa z otworkami które sa na tylnej ściance zasilacz - jest całe mnóstwo i zastanawiam się nad tym jak to zrobić dobrze. Może macie jakieś pomysły?

wtorek, 12 marca 2013

Oploty od Nilsa w drodze :)

Dzisiaj w końcu udało mi się kupić oploty MDPC-X'a. Zamówiłem 10m czarnego, 10m magicznego niebieskiego i 20m białego. Nils napisał żeby do białych i żółtych oplotów używać białego kabla lub owinąć go białą izolacją. Ja chyba jednak kupię biały kabelek, dolutuję do starego i będzie git.

niedziela, 10 marca 2013

Oploty z www.moddiy.com

Poniżej przedstawiam zdjęcia oplotów 3mm czarno-niebieskich zamówionych na stronie www.moddiy.com. Oploty te nadają się do pojedyńczych przewodów od wentylatorów i to bez pinów. W opisie sklepu jest napisane że nadają się do oplatania kabli od zasilacza, ale szczerze w to wątpię. Za to krycie ma bardzo dobre, następnym razem zamówię 4 i 5 mm oploty.

MDPC-X znowu zamknięty

Oj chyba będę musiał jeszcze jeden dzień wytrzymać w oczekiwaniu na oploty. Sklep MDPC-X miał być otwarty dzisiaj o 19 a tu zonk - będzie dopiero jutro po 17 można złożyć zamówienie. Trudna, ale co się odwlecze to nie uciecze. Chyba oprócz tego zamówie oploty z www.moddiy.com. Mam już oploty od nich i jestem mile zaskoczony ich jakością. Postanowiłem opleść nimi kabelki od wentylatorów - oczywiści podzielę się efektem w postaci zdjęć.

Postępy w oplataniu zasilacza

Kabelki od wtyczki ATX 24-pin są już prawie oplecione - prawie, ponieważ nie mam oplotów w białym kolorze a Nils otwiera swój dopiero jutro wieczorem. Tymczasem prezentuje swoje dzieło. Niektóre kabelki lekko prześwitują, jest to wynikiem tego, że oploty nie są naciągnięte od strony zasilacza.

piątek, 8 marca 2013

Propozycje układów kolorów

Kolorystyka została ustalona na czarno-niebiesko-białe oploty, poniżej podaje moje propozycje:
Opinie prosze zamieszczać w komentarzach.

Oplatanie zasilacza

Na pierwszy ogień poszedł zasilacz. Ze względu na komfortową sytuację - mam drugi zasilacz, przez co komputer nie jest uziemiony, wziąłem się za oplatanie kabelków. A oto nasz pacjent: Pierwszą zrobiłem wtyczkę 8-pin. Dodam, że wcześniej nigdy tego nie robiłem, ale na szczęście jest super poradnik z którego skorzystałem - znajduje się on tutaj Estetyczne oploty.
Troche zmodyfikowałem sposób, ale wyszło całkiem nieźle, zresztą sami zobaczcie.

czwartek, 7 marca 2013

Zmiany

Teraz po kolei opiszę jakie zmiany mam zamiar wprowadzić w moje obudowie, żeby wszystko jakoś wyglądało. Kolorystykę postanowilem wybrać czarno-niebiesko-białą - tak wiem, że to troche "oklepane" kolory, ale mam płytę główną z niebieskimi elementami a teraz już nie mam za bardzo kasy żeby kupować nową.
  • Przesiadka do nowego domku CoolerMaster CM690 II Advanced i w związku z tym uporządkuje kabelki
  • Zasilacz jest częściowo modularny i w związku z tym postanowiłem opleść wszystkie kabelki. Dodatkowo zasilacz będzie oklejony najlejką z deseniem włókna węglowego
  • Zmiana wentylatorów na coolerze na Arctic Cooling F12 PWM
  • Zabudowa zatok 5,25", oklejenie folią imitująca włókno węglowe i na to będzie metalowa naklejka "CoolerMaster"
  • Dorobienie jednego fina do coolera, oklejenie go folią carbon i naklejka metalowa "Intel Core i7"
  • Wyciszenie komputerka jak to tylko możliwe - pianki, podkładki gumowe, ciche wentylatory, itp.
To na razie tyle, w trakcie pracy będę starał się uzupełniać ta listę.

Początek

Postanowiłem opisywać postępy swojego pierwszego moda na obudowie. Nie mam doświadczenia w tej dziedzinie i wszelkie konstruktywne komantarze będą mi bardzo pomocne. Na początku przedstawię jak wygląda mój obecny komputer.
* Zasilacz na zdjęciu jest inny ponieważ BP550 Plus jest w trakcie oplatania
CPUIntel Core i7 3770K + Zalman CNPS10x Performa
MotherboardMSI Z77A-GD55
GrafikaGeForce GTX460
RAM12 GB DDR3-16000 Kingston
ObudowaAntec Three Hundred
ZasilaczAntec BP550 Plus*
HDD2 x WD Caviar Blue 250GB - RAID1
